机柜喷涂的前处理工艺有哪些？

　　

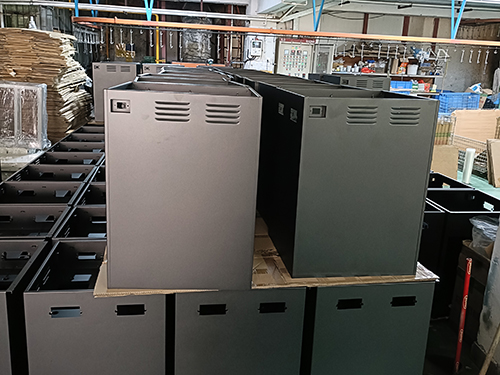

机柜喷涂是针对机柜金属外壳进行的表面涂装处理，主要目的是‌防腐蚀、增强美观及提升防护性能‌，常见工艺包括粉末喷涂、电泳涂装和喷漆等。

​

今天主要跟大家聊一聊机柜喷涂的前处理工艺有哪些？
一、完整标准喷淋工艺流程
1）锌系磷化工艺（老厂、室内机柜居多）
上件 → 预脱脂 → 主脱脂 → 水洗 → 表调 → 锌系磷化 → 多级水洗 → 纯水洗 → 吹水 → 脱水烘干**
1. **预脱脂（50~60℃碱性脱脂喷淋）**：先洗掉大部分切削油、防锈油、浮尘，针对机柜内腔、焊缝油污
2. **主脱脂**：更强碱性药剂，彻底除油；合格判定：水膜不破（水膜连续 30s 不收缩）
3. **水洗 1**：自来水喷淋，冲掉残留碱液，防止带入下道污染槽液
4. **表调（胶体钛盐）**：给金属表面生成大量微结晶核，**让磷化膜细密均匀**；不做表调容易磷化发花、膜层厚薄不均
5. **锌系磷化（35~45℃）**：在钢板生成 1~3μm 磷酸盐微晶膜，提升附着力 + 防锈；膜不能太厚，否则偏脆、影响接地导电
6. **多级水洗 + 纯水洗**：洗去磷化残渣；**最后一道必须纯水**，避免工件表面盐分，防止喷粉后针孔、起泡
7. **人工吹水**：机柜折弯死角、焊缝积水用气枪吹净
8. **脱水烘干（100~120℃）**：完全烘干，工件不带水进喷房
2）硅烷 / 陶化（无磷环保工艺，新建线、镀锌板机柜）
上件 → 预脱脂 → 主脱脂 → 水洗 → 纯水洗 → 硅烷 / 陶化处理 → 多级纯水洗 → 吹水 → 烘干**
不需要表调，工序少，无磷无重金属、废渣少，冷板 + 镀锌板可以共线处理（非常适合通信机柜、户外机柜）
- 陶化（锆系）：形成金黄色纳米转化膜
- 硅烷：无色透明薄膜
- 膜层薄（几十～200nm），不影响接地导电，废水处理简单；目前钣金机柜新产线主要选型
二、物理前处理
1. **喷砂 / 抛丸**：压缩空气带石英砂 / 钢丸冲击工件，去除厚锈、氧化皮、焊渣；同时轻微粗化表面，增强涂层附着力。
   - 适用：锈蚀严重的机架、焊接大件；**镀锌板不能喷砂，会破坏锌层**
   - 缺点：粉尘大，表面粗糙度高，后续粉末消耗略多
2. **打磨**：砂纸 / 百叶轮手工打磨焊疤、局部锈点，一般只做局部修补，不适合整柜批量前处理
酸洗除锈：现在机柜涂装很少用。酸洗容易造成氢脆、残留酸根，后续极易返锈；只有严重生锈单件偶尔用，必须配套中和水洗。
三、不同基材前处理选型要点
1. **冷轧钢板（普通服务器 / 电控机柜）**：锌系磷化 或 硅烷陶化都可以；户外高防腐优选陶化
2. **镀锌钢板机柜**：**禁用传统磷化**，容易产生白锈；优选**硅烷 / 陶化**
3. **铝型材机柜**：用无铬钝化 / 硅烷处理，不适用锌系磷化
四、前处理常见质量缺陷
1. **掉粉、百格脱落**：脱脂不干净，油污残留
2. **针孔、气泡**：工件缝隙有水、最后水洗不是纯水，盐分带入固化炉
3. **涂层发花、色差**：磷化膜不均匀，缺少表调；槽液老化
4. **返锈**：转化膜差、水洗不干净，工件烘干不足
